Odborné prehliadky, skúšky tlakových zariadení
Vykonávame:
Odborné prehliadky a skúšky vyhradených technických zariadení tlakových skupiny A:
a) vykurované alebo inak vyhrievané technické zariadenie s rizikom prehriatia určené na výrobu pary alebo na ohrev kvapalín, ktorých teplota je vyššia ako bod varu pri tlaku 0,05 MPa
1. parný kotol s menovitým množstvom vyrábanej pary nad 115 t/h (I. trieda),
2. parný kotol s menovitým množstvom vyrábanej pary nad 50 t/h do 115 t/h vrátane a kvapalinový kotol s tepelným výkonom nad 35 MW (II. trieda),
3. parný kotol s menovitým množstvom vyrábanej pary nad 8 t/h do 50 t/h vrátane a kvapalinový kotol s tepelným výkonom nad 5,8 MW do 35 MW vrátane (III. trieda),
4. parný kotol s menovitým množstvom vyrábanej pary do 8 t/h vrátane a kvapalinový kotol s tepelným výkonom do 5,8 MW (IV. trieda),
b) tlaková nádoba stabilná, ktorá
1. obsahuje nie nebezpečné plyny, pary alebo kvapaliny s teplotou vyššou, ako je ich bod varu pri atmosférickom tlaku (1013,25 hPa) s najvyšším pracovným tlakom vyšším ako 0,2 MPa, s objemom nad 10 litrov a ktorej súčin objemu technického zariadenia tlakového v litroch a najvyššieho pracovného tlaku12) v MPa (ďalej len "bezpečnostný súčin") je väčší ako 20 (200), okrem tlakovej nádoby, ktorá obsahuje rádioaktívne látky;
Do tejto skupiny patrí aj nádoba na výrobu pary, ktorá je súčasťou pracovného prostriedku, ak spĺňa uvedené parametre,
2. obsahuje nebezpečné plyny alebo nebezpečné kvapaliny pri akejkoľvek teplote, ktorej najvyšší dovolený tlak je vyšší ako 0,05 MPa, s objemom nad 1 liter, a ktorej bezpečnostný súčin je väčší ako 5 (50), okrem tlakovej nádoby, ktorá obsahuje rádioaktívne látky;
Objem technického zariadenia tlakového je určený veľkosťou priestoru vymedzeného stenami namáhanými vnútorným alebo vonkajším tlakom pracovnej látky, pričom objem zabudovaných technických zariadení, výmurovky alebo výplne sa neodpočítava;
Technické zariadenie tlakové s viacerými priestormi sa do skupiny zaradí podľa priestoru, ktorého parametre patria do najvyššej skupiny,
c) tlaková nádoba na dopravu plynov, ktorých kritická teplota je nižšia ako 50 oC, alebo plynov, ktoré pri teplote 50 oC majú absolútny tlak pár vyšší ako 0,3 MPa, napríklad cisterna,
d) tlaková nádoba pojazdného hasiaceho prístroja vodného, pojazdného hasiaceho prístroja vodného s prísadami, pojazdného hasiaceho prístroja penového a pojazdného hasiaceho prístroja práškového,
e) potrubné vedenie s menovitou svetlosťou potrubia väčšou ako DN 25 na rozvod nebezpečnej kvapaliny s najvyšším dovoleným tlakom nad 1 MPa, ktorého súčin najvyššieho dovoleného tlaku v MPa a menovitej svetlosti DN je väčší ako 200 (2 000).
Odborné prehliadky a skúšky vyhradených technických zariadení tlakových skupiny B:
a) vykurované alebo inak vyhrievané zariadenie s rizikom prehriatia určené na výrobu pary s menovitým tlakom do 0,05 MPa vrátane alebo na ohrev kvapaliny pri teplote nižšej, ako je bod varu pri tlaku 0,05 MPa, s menovitým tepelným výkonom nad 100 kW (V. trieda),
b) tlaková nádoba stabilná s najvyšším pracovným tlakom vyšším ako 0,05 MPa, ktorá obsahuje
1. nie nebezpečné plyny, pary alebo kvapaliny s teplotou vyššou, ako je ich bod varu pri tlaku 0,05 MPa, s objemom nad 1 liter a ktorých bezpečnostný súčin je väčší ako 5 (50);
Do tejto skupiny patrí aj nádoba na výrobu pary, ktorá je súčasťou pracovného prostriedku, ak spĺňa uvedené parametre,
2. nebezpečné plyny alebo nebezpečné kvapaliny pri akejkoľvek teplote, ktorých najvyšší dovolený tlak je vyšší ako 0,05 MPa, s objemom nad 1 liter a ktorých bezpečnostný súčin je väčší ako 2,5 (25),
c) tlaková nádoba na dopravu plynov, ktorých kritická teplota je nižšia ako 50 oC, alebo plynov, ktoré pri teplote 50 oC majú absolútny tlak pár vyšší ako 0,3 MPa, s objemom nad 1 liter, ktorej bezpečnostný súčin je väčší ako 5 (50), napríklad sud a fľaša,
d) tlaková nádoba prenosného hasiaceho prístroja a tlaková nádoba pojazdného hasiaceho prístroja CO2,
e) potrubné vedenie
1. na rozvod nebezpečnej kvapaliny s najvyšším dovoleným tlakom nad 0,05 MPa do 1 MPa, ktorého súčin najväčšieho dovoleného tlaku v MPa a menovitej svetlosti potrubia DN je 200 (2 000) a väčší,
2. s pracovnou látkou vodná para alebo horúca voda, ktorého súčin najväčšieho pracovného tlaku v MPa a menovitej svetlosti potrubia DN je 350 (3 500) a väčší, pričom menovitá svetlosť potrubia je väčšia ako DN 100, a to bez ohľadu na rozšírené časti,

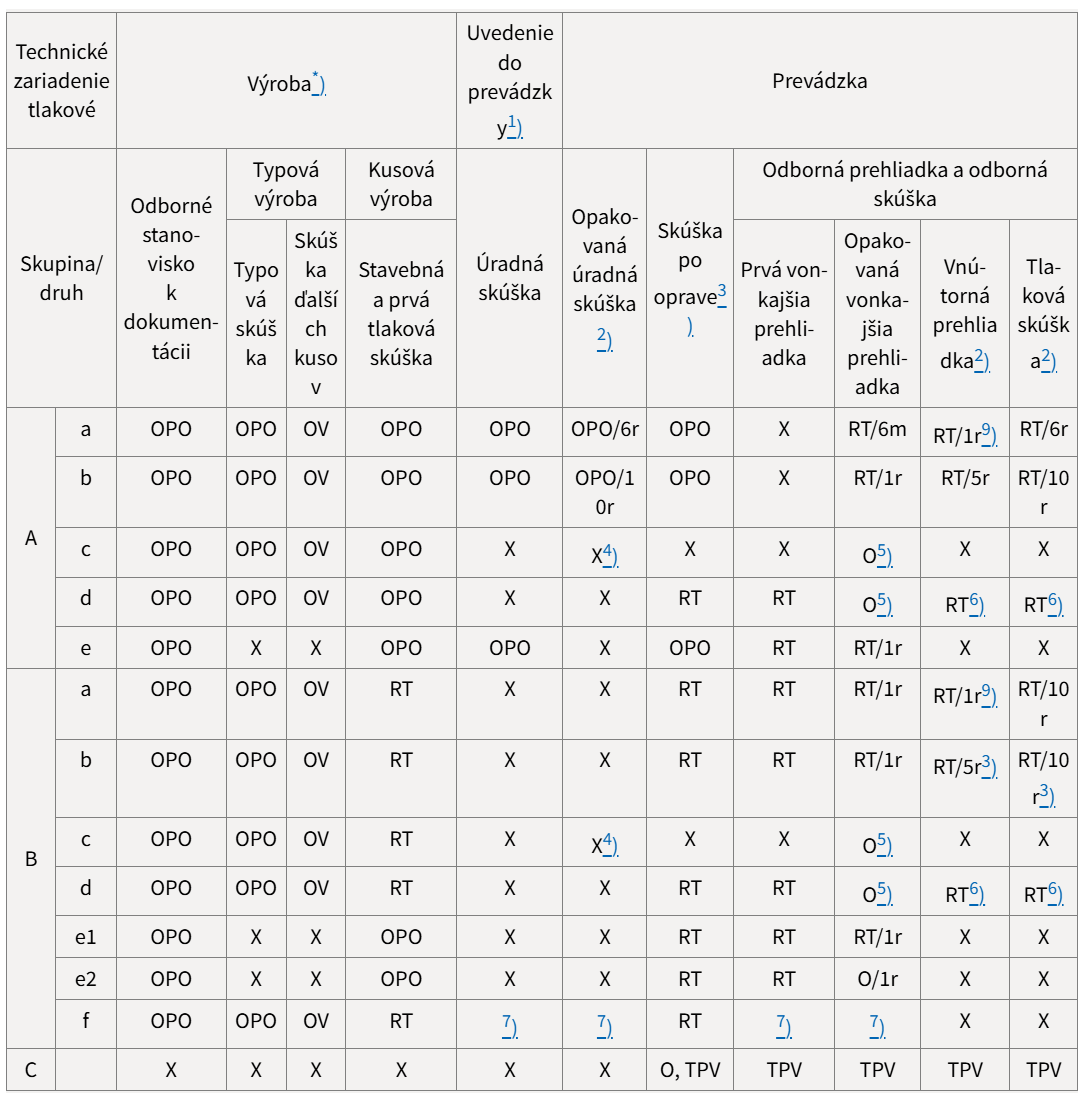

Vysvetlivky:
1) Na mieste budúcej prevádzky.
2) Vnútornú prehliadku a tlakovú skúšku možno nahradiť inými rovnocennými skúškami podľa príslušných predpisov a slovenských technických noriem.
3) Po každom zásahu do tlakového celku, ktorého výsledkom je nerozoberateľný spoj.
4) Kontrola podľa zákona č. 254/2011 Z. z. o prepravovateľných tlakových zariadeniach a o zmene a doplnení niektorých zákonov.
5) Pred každým naplnením nádoby.
6) Lehoty závisia od použitého hnacieho plynu.
7) Spolu s technickým zariadením tlakovým, na ktorom je namontované.
9) Pri nepretržitej prevádzke technologického zariadenia, ktorého súčasťou je tlakové zariadenie, v lehote najbližšej plánovanej odstávky, najneskôr raz za tri roky, ak vnútornú prehliadku tlakového zariadenia nemožno vykonať bez prerušenia nepretržitej prevádzky tohto zariadenia, ak sa opakovaná vonkajšia prehliadka vykonáva najmenej raz za tri mesiace a podľa posúdenia rizika je prevádzka tlakového zariadenia bezpečná.
OPO – oprávnená právnická osoba ( TÜV Thüringen Slovakia s.r.o.)
RT – revízny technik
O – prevádzkovateľom určená osoba
OV – výrobcom určená osoba
X – nevyžaduje sa
TPV – technické podmienky výrobcu (dodávateľa)
r – roky
m – mesiace
